1. Giới thiệu chung
Tủ rack là thành phần quan trọng trong hệ thống mạng, giúp bảo vệ và quản lý các thiết bị như switch, router, server, patch panel, hệ thống cáp mạng, và nguồn điện. Việc lắp đặt và đấu nối tủ rack đúng cách không chỉ đảm bảo hiệu suất hoạt động mà còn giúp dễ dàng bảo trì, nâng cấp hệ thống.

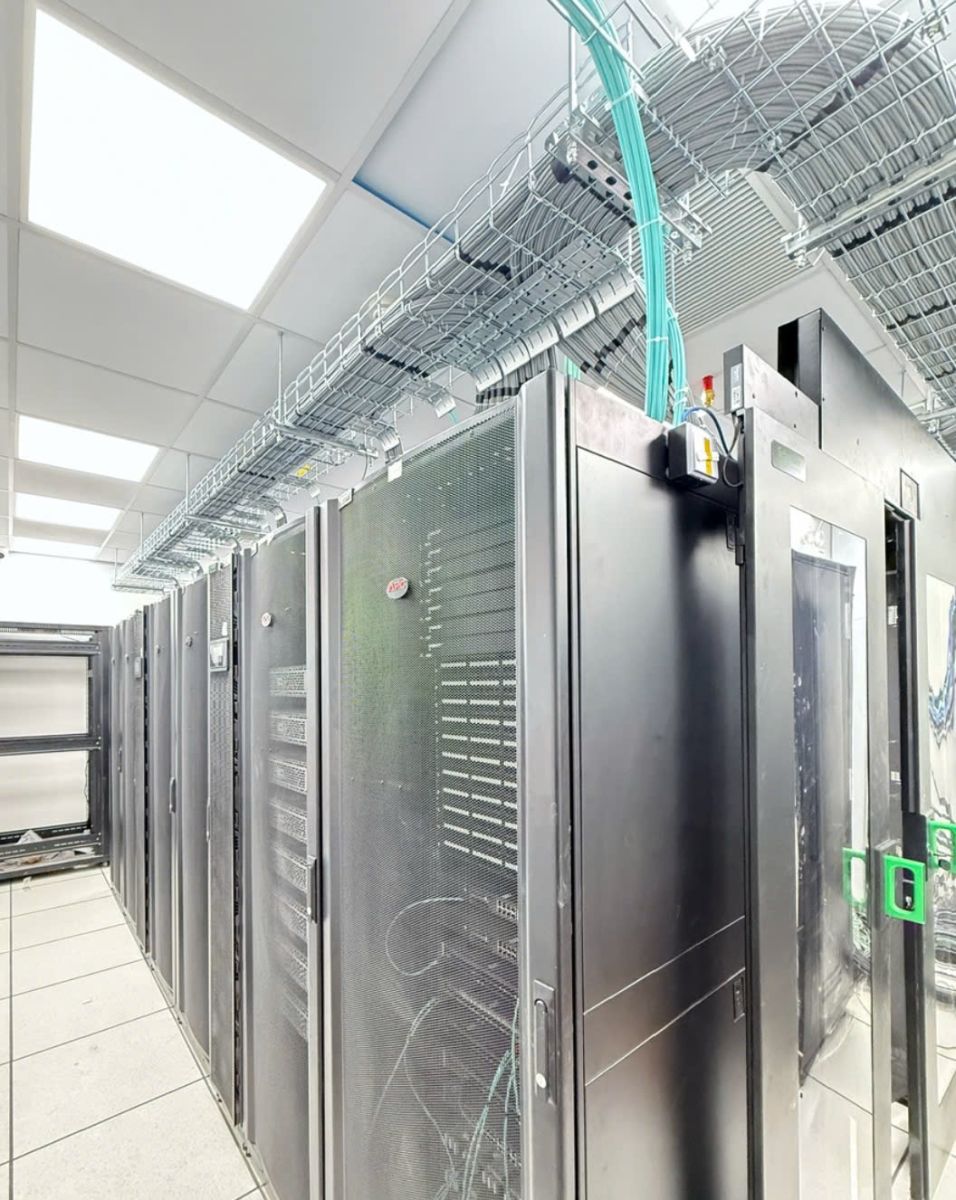

2. Chuẩn bị trước khi lắp đặt
.jpg)
Trước khi tiến hành lắp đặt, cần chuẩn bị các bước sau:
-
Xác định nhu cầu sử dụng: Xác định số lượng thiết bị, kích thước tủ rack (tính theo U - đơn vị chiều cao) để đảm bảo phù hợp.
-
Chọn tủ rack phù hợp: Tùy theo hệ thống mạng, có thể sử dụng tủ rack 6U, 12U, 42U...
-
Chuẩn bị thiết bị và dụng cụ cần thiết: Patch panel, switch, router, dây cáp mạng (CAT5e, CAT6, quang...), thanh nguồn PDU, quạt tản nhiệt, dụng cụ thi công như tua vít, kềm cắt, dây rút...
3. Các bước lắp đặt và đấu nối tủ rack
3.1. Lắp đặt thiết bị vào tủ rack
-
Bố trí thiết bị hợp lý: Thiết bị nặng như UPS, server đặt ở phía dưới, switch và patch panel đặt phía trên.
-
Gắn thiết bị chắc chắn: Dùng ốc vít cố định thiết bị vào thanh ray của tủ.
-
Bố trí quạt tản nhiệt: Đặt quạt ở phía trên hoặc sau tủ để hỗ trợ lưu thông không khí, giúp thiết bị không bị quá nhiệt.
3.2. Đấu nối hệ thống cáp mạng
-

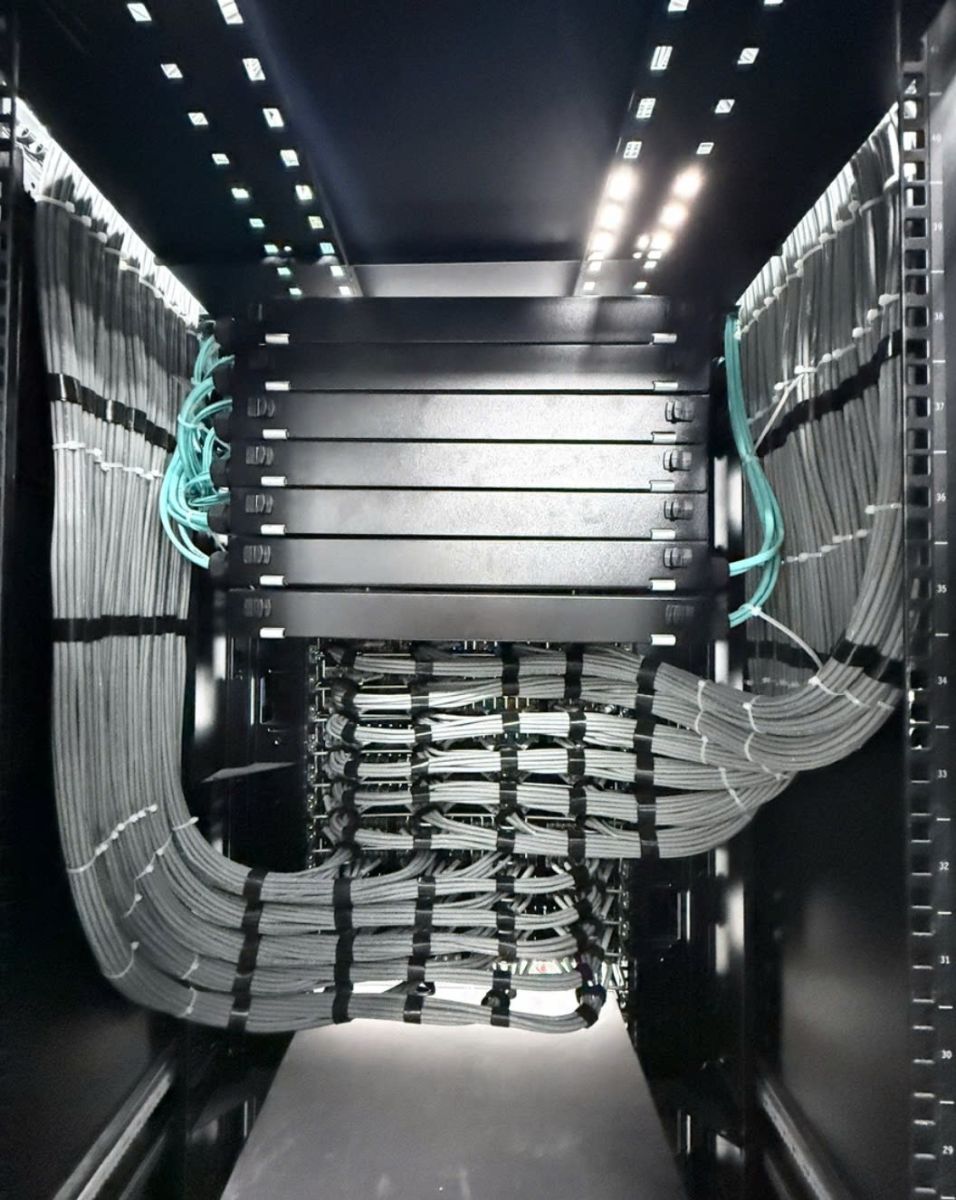

Sử dụng patch panel để quản lý cáp mạng: Dây mạng từ các thiết bị đầu cuối sẽ được đấu vào patch panel, sau đó nối với switch.
-
Phân loại cáp theo màu sắc: Ví dụ: cáp quang có màu xanh, cáp mạng màu xám để dễ dàng nhận diện.
-
Bó gọn cáp mạng: Sử dụng dây rút Velcro hoặc thanh quản lý cáp để cố định dây, tránh rối và giúp dễ dàng bảo trì.
-
Gắn nhãn cho từng cáp: Mỗi dây cáp nên có nhãn ghi rõ nguồn gốc và điểm đích để dễ quản lý.
3.3. Đấu nối hệ thống nguồn điện
-
Sử dụng PDU chuyên dụng: Thanh nguồn PDU sẽ cấp điện cho các thiết bị, giúp nguồn điện ổn định.
-
Cố định dây nguồn hợp lý: Không để dây nguồn chồng chéo với cáp mạng để tránh nhiễu.
-
Đảm bảo an toàn điện: Kiểm tra ổ cắm, dây điện và sử dụng bộ chống sét nếu cần thiết.
4. Kiểm tra và nghiệm thu hệ thống
Sau khi hoàn tất lắp đặt, cần kiểm tra lại hệ thống:
-
Kiểm tra kết nối mạng bằng công cụ test dây.
-
Đảm bảo tất cả thiết bị hoạt động bình thường.
-
Kiểm tra luồng gió làm mát để tránh quá nhiệt.
-
Lập sơ đồ đấu nối để tiện theo dõi và bảo trì về sau.
5. Kết luận
Lắp đặt và đấu nối tủ rack chuyên nghiệp giúp hệ thống mạng hoạt động ổn định, dễ bảo trì và nâng cấp. Việc tuân thủ các nguyên tắc như sắp xếp thiết bị hợp lý, quản lý cáp khoa học và đấu nối nguồn điện an toàn sẽ mang lại hiệu quả tối ưu cho hệ thống.
Việc thực hiện đúng quy trình sẽ giúp doanh nghiệp tiết kiệm thời gian, nâng cao hiệu suất và đảm bảo tính ổn định lâu dài cho hệ thống mạng.
